【図解】FCPEVケーブルの構造と色分け（覚え方）｜S・SBの違いやシールド接続のポイントも解説

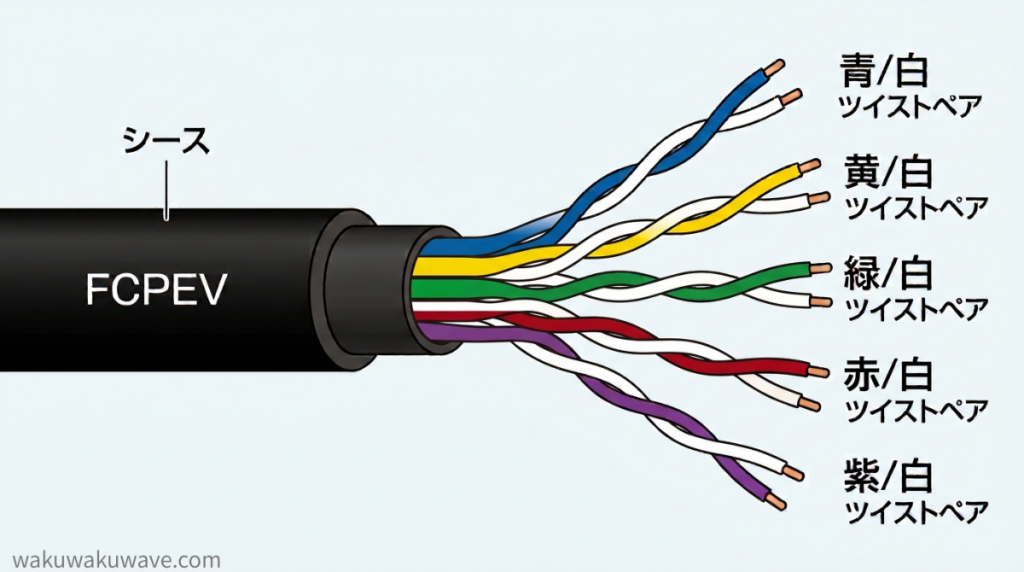

芯線はペア線となっています。
FCPEV0.65-10Pであれば、0.65mmの導体径で、10ペアという意味です。
20Pであれば、20対で、計40本の線となります。
対番号の1から順に、1a,1b,2a,2bという呼び方もよく使用されます。

絶縁色の”白”、”茶”などは5P単位で共通色となっています。
1Pごとに、ツイストペア線にて撚り(より)があるため、判別が付く形となりますが、軽めの撚りであり、撚りをばらしてしまうと線の判別が付かなくなるため、注意が必要です。

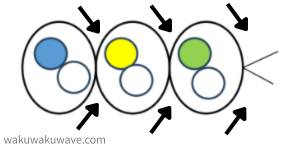

1P(ペア)ごとに細い線を用いて、ケーブル芯線をばらした時点で輪を作って判別がつくように分けておきます。細い線をクロスさせながら、輪になるように編み込んでいく形です。編み込む場所はケーブルの根元にする場合もありますし、接続箇所により適宜好ましい位置で編み込んでおきます。

ケーブルを敷設した後の場合、対向（二手）に分かれて、片側の線をショートしてもらって、テスターを用いて線対称します。でもこんなことは行いたくないので、最初にしっかりと準備を行っておくことが大切ですね。

色順については、青、黄、緑、赤、紫
“せい”、”おう”、”りょく”、”せき”、”し”　と覚えるのはいかがでしょうか。

ペア線は、白、茶、黒、灰
そのまま”しろ”、”ちゃ”、”くろ”、”はい”
20P以上の線は、メーカーによってペア線の色が異なる場合がありますので、都度メーカー仕様書にて確認しています。

FCPEVには内部にシールド構造を持った線があります。もともとLANケーブルと同じツイストペア線の構造にて、ノイズには比較的強いとはいえますが、さらに対ノイズ性能が必要な場所ではこちらを使用します。

シールド接続は「片端接地（一端接地）」とし、ノイズ対策（静電誘導対策）として、一般的には制御盤など機器側のみをアースに落とすのが基本です。

両端を接地してしまうと、アース線とシールド層の間で「グランドループ（電位差による環状回路）」が形成されてしまい、かえって低周波のノイズ（商用電源のハムノイズなど”ブーン”というノイズ）を引き込む原因になり、逆効果になる可能性があります。

電位差がある所には電流が流れる、必要のない電流はノイズ源となります。

シールドもしくはドレインワイヤにKQE等の線をはんだ付けして線を引き出してアース端子に接続することが多いです。編組の場合は、シールドそのものをまとめて（ねじって）チューブを被せて端子に接続することもありますね。はんだ付けの場合は、熱で内部の芯線の外皮を溶かすことのないよう、注意して作業する必要があります。

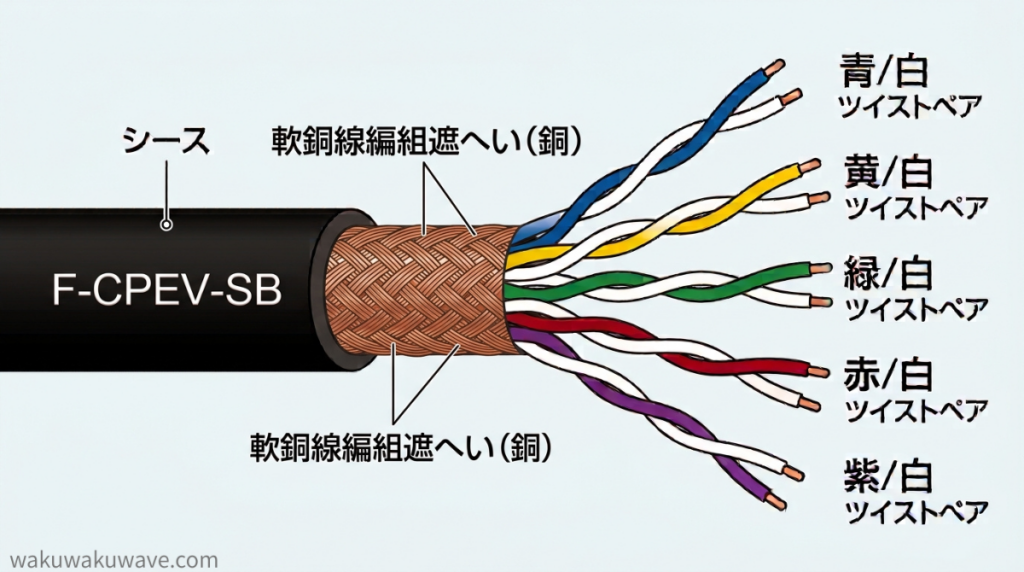

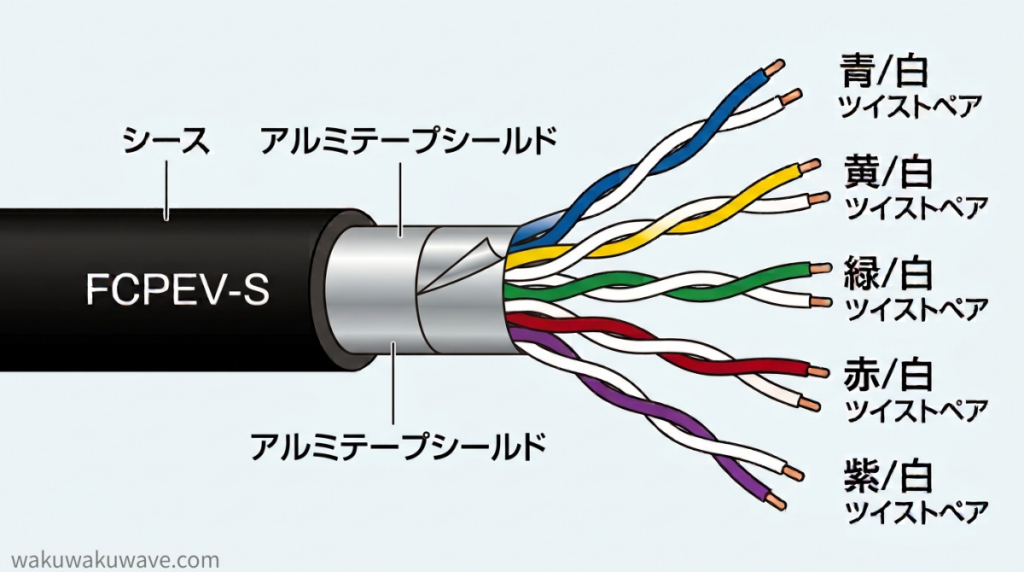

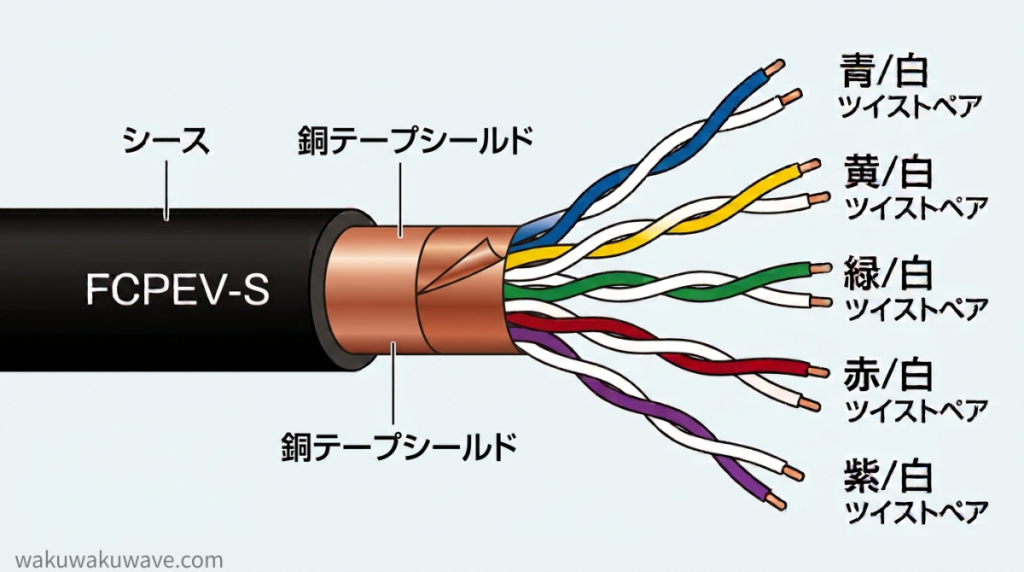

ノイズがほとんどない環境（周囲に他の電線等ノイズ源もない）ではFCPEV、ノイズが気になる場合はFCPEV-S、FCPEV-S(Cu)、対ノイズ性能と柔軟性を両立したい場合はFCPEV-SB。
アルミか銅(Cu)かは、ノイズ環境、通線距離、信号の重要度により選択します。コスト的に許されればCuを使っておいたほうが高性能な分、無難とも言えます。そして、シールドはアースにしっかりと落としましょう。

導体サイズは0.65mm、0.9mm、1.2mmがあります。ケーブル敷設後にクローネ端子に接続するといった場合、0.65mmは接続できるけど、0.9mmは接続できない・・といったこともありますので、注意してください。

「F」は、主に耐燃性（Flame retardant）や自己消火性などの特性をもっていることを示しています。CPEVやFCPEVは構内の通信回線に使用されるケーブルにて、構内ケーブルという呼称もよく用いられます。

CPEVは耐燃性がないこと、線色の識別がしづらい（例として5Pの場合、青白・赤白・赤白・赤白・赤白）ことから、現在はFCPEVが良く使われています。昔に敷設された電話線、構内の通信線ではCPEVもよく見かけますね。
