無線機のインピーダンス。まずはインダクタとコンデンサから覚えよう。

これらは、FM無線機の場合の例ですが、空中線電力は電力計、周波数偏差は周波数カウンター、最大周波数偏移は直線検波器、スプリアスはスペクトラム・アナライザを用いて測定します。

実際の所、最近の測定器はオールインワン（例:シグナルアナライザ）です。色々な測定機能を搭載して、自動測定機能を用いれば簡単に測定を完了できます。（ボタン操作だけ覚えれば正直誰でも測定できます）　でも、そもそも何を測定しているかを把握しなくても測定が出来てしまうという弊害もあります。

自動測定など、技術の進歩は積極的に利用すれば良いと思います。
でも、測定器が変わったら測定できますか?
(測定器のボタンの位置、押す順番で覚えているという人）

新しい測定器や無線機に変わったら測定できますか?
無線機に不具合があった場合に詳細を確認できますか?

ですよね。目的をしっかりと把握することが重要になります。測定器や無線機では50Ωという数値がでてきます。これはインピーダンスの値です。この分野を学ぶ上で避けて通れないものですので、まずこのインピーダンスと電子部品のインダクタ（コイル）、コンデサについて説明します。

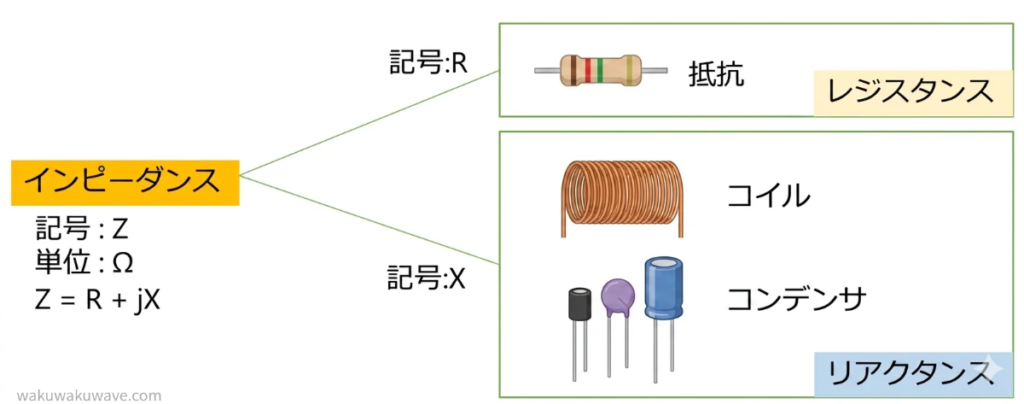

直流と交流の電気の流れを、同じように妨げる抵抗(レジスタンス)、直流と交流で電気の流れが異なるリアクタンス。この２つを合わせたものをインピーダンスと呼びます。

1陸特など、無線工学の試験ではインピーダンスの計算問題が出てきます。電子部品のインダクタやコンデンサが何者か分からないまま、jωLとか1/jωCを用いた計算だけ出来てもどうかなと思いますので、まずは計算は後回しにしてどんなものか知ることから始めましょう。

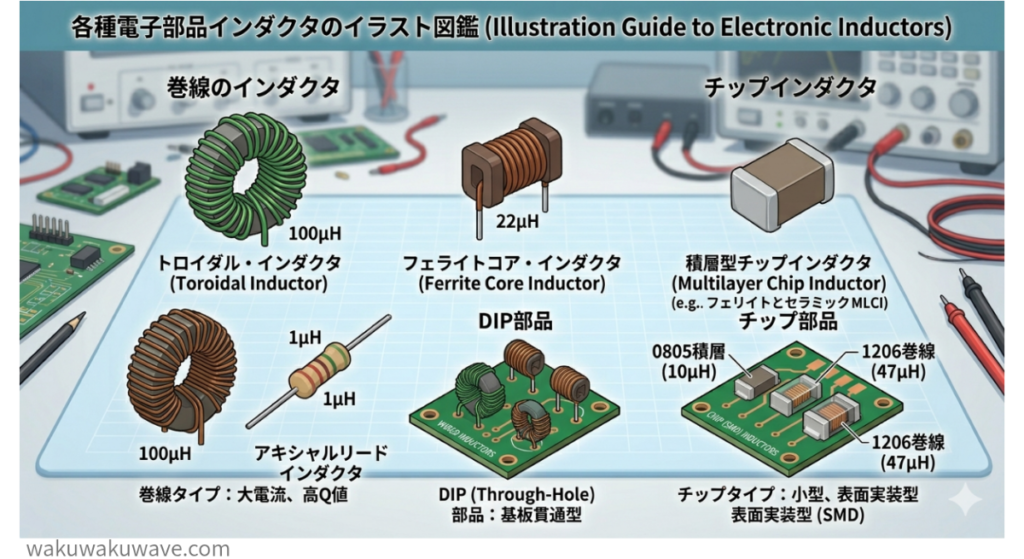

インダクタは、電気エネルギーを磁気エネルギーとして蓄えるという働きがあり直流信号は通しやすく、高い周波数の信号は通しにくいです。

インダクタは、次のような用途で使用されています。

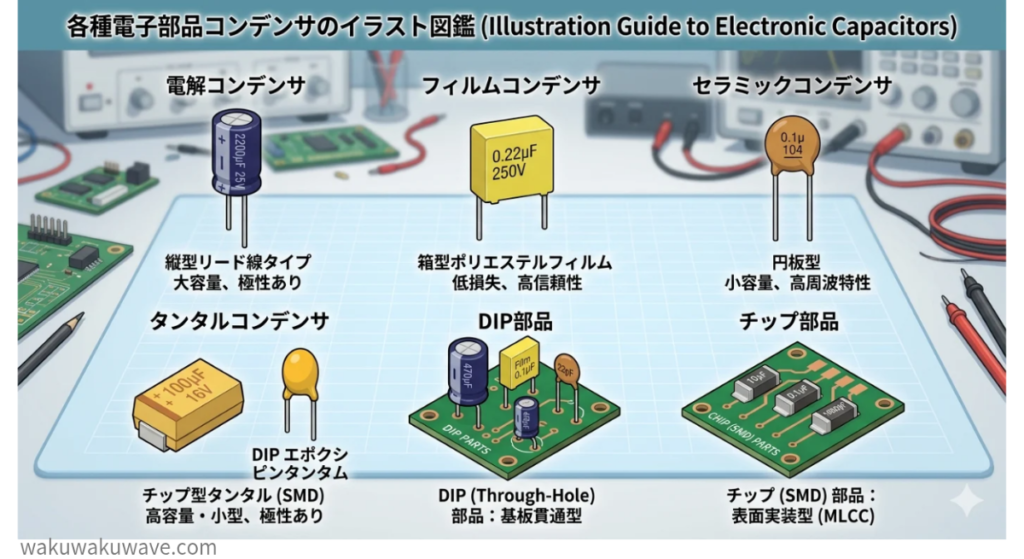

コンデンサは、電気エネルギー（電荷）を蓄える働きがあり、エネルギーを蓄えたり放出したりできます。
直流信号は通さず、高い周波数の信号は通しやすいです。

コンデンサは、次のような用途で使用されています。

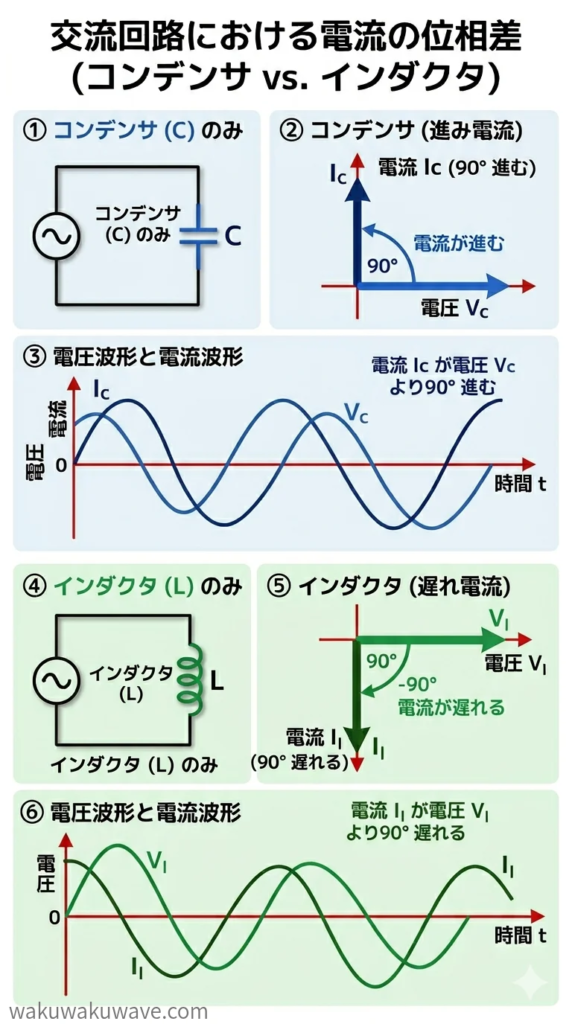

不思議ですが、交流では交流では電圧と電流の波がずれるという現象が
発生します。(位相がずれると言います。位相とは、周期的に変動する波の位置情報を示したものです)

コンデンサ（記号 : C）通ると、交流電流 （記号 : I）の位相が交流電圧 （記号 : E）より90°進む。→ICE (アイス)と覚えます。

インダクタ（記号 : L）を通ると、交流電圧 （記号 : E）の位相が交流電流 （記号 : I）より90°進みます。→　ELI (エリィ)と覚えます。

抵抗（記号:R）は位相はずれません。（ただしこれは理論的なもので
実際は抵抗や信号のライン自体にコンデンサ、インダクタ成分が出てきます）

分かりやすい例として、まずは電力について考えてみましょう。
電力は、電力(W) = 電圧(V) × 電流(A)で表されます。
家庭で使う機器は、電力（W）が必要です。

極端な例ですが、位相がずれて電圧が100Vあっても電流が0.01Aしか流せなかったら?　100V×0.01A = 1Wです。これでは電子レンジなど600Wや700Wといった機器は電力（エネルギー）不足で動作しません。波形的には電圧と電流の波形がぴったりと一致したときに電力が最大になります。
